BNC接头，是一种用于同轴电缆的连接器，全称是Bayonet Nut Connector（刺刀螺母连接器，这个名称形象地描述了这种接头外形），又称为British Naval Connector（英国海军连接器，可能是英国海军最早使用这种接头）或Bayonet Neill Conselman（Neill Conselman刺刀，这种接头是一个名叫Neill Conselman的人发明的）。

首先，我们要知道，BNC通常分为两种：一种是50欧姆的，还有一种是75欧姆的。
　　 一般情况下：通信接收（小信号）往往用75欧姆的；通信发射（大功率）则用50欧姆的。 监控系统视频信号属前者，所以用的是75欧姆阻抗。 同样规格下（如都是-7或-5或-3的）芯线的绝缘层直径一样，但是中心的导体直径却不一样：50欧姆的直径要比75欧姆的粗！
　　对于插座而言：50欧姆的中心导体的孔径要大于75欧姆的，也就是75欧姆的孔较小。
　　对于插头而言：50欧姆的中心导体的直径要大于75欧姆的，也就是75欧姆的芯较细。
　　所以如果插头与插座的阻抗不配套，除了插入损耗增大以外，还会引起接触不良（例如50欧姆的座却配75姆的插头），或者反之引起插入太紧（例如75欧姆的座去用50欧姆的插头）。
　　 正因为大多数不是专业搞监控的，所以压根儿就不知道这个问题，甚至不少厂家和商家也不加以区分，乱用一气，会出现接触不良、容易损坏的情况。

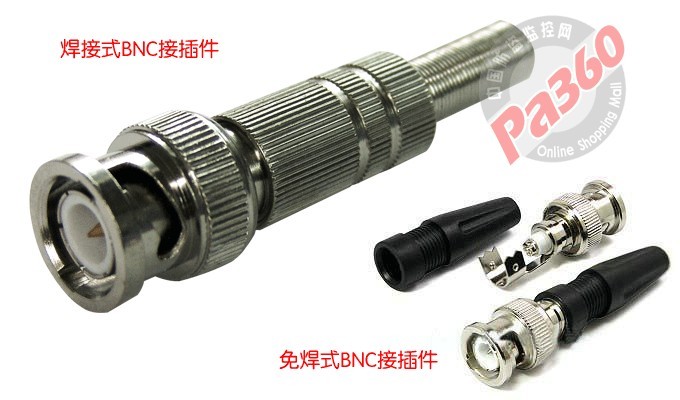

BNC接头有压接式、组装式和焊接式，制作压接式BNC接头需要专用卡线钳和电工刀。压接式BNC接头制作步骤如下:

　　1.剥线
　　同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

　　2.连接芯线

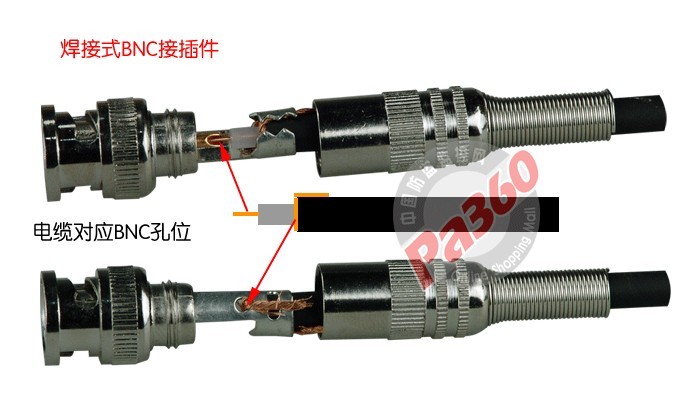

　　3.装配BNC接头

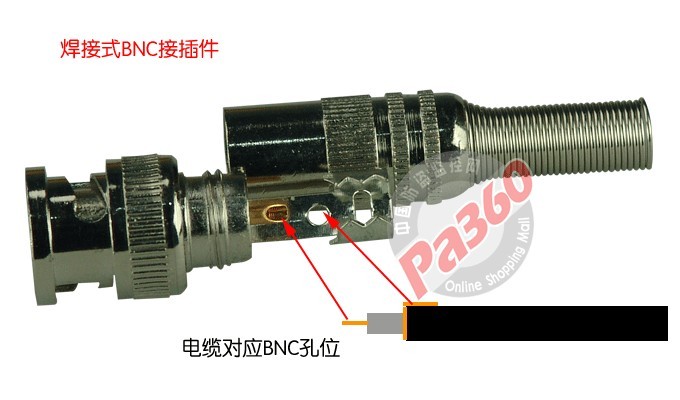

　　连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，屏蔽层拧成一根从侧面孔中传出来：

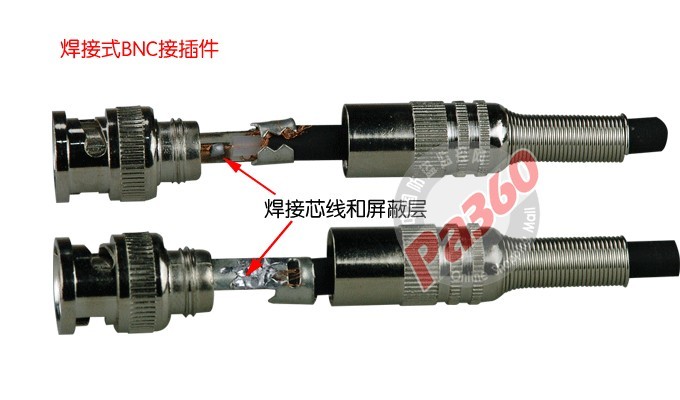

　　4.焊接
　　用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上软槊料绝缘套和尾套即可。
